工控顯示器在激光劃片機中的應用

發布時間：2026-02-28作者：admin 276

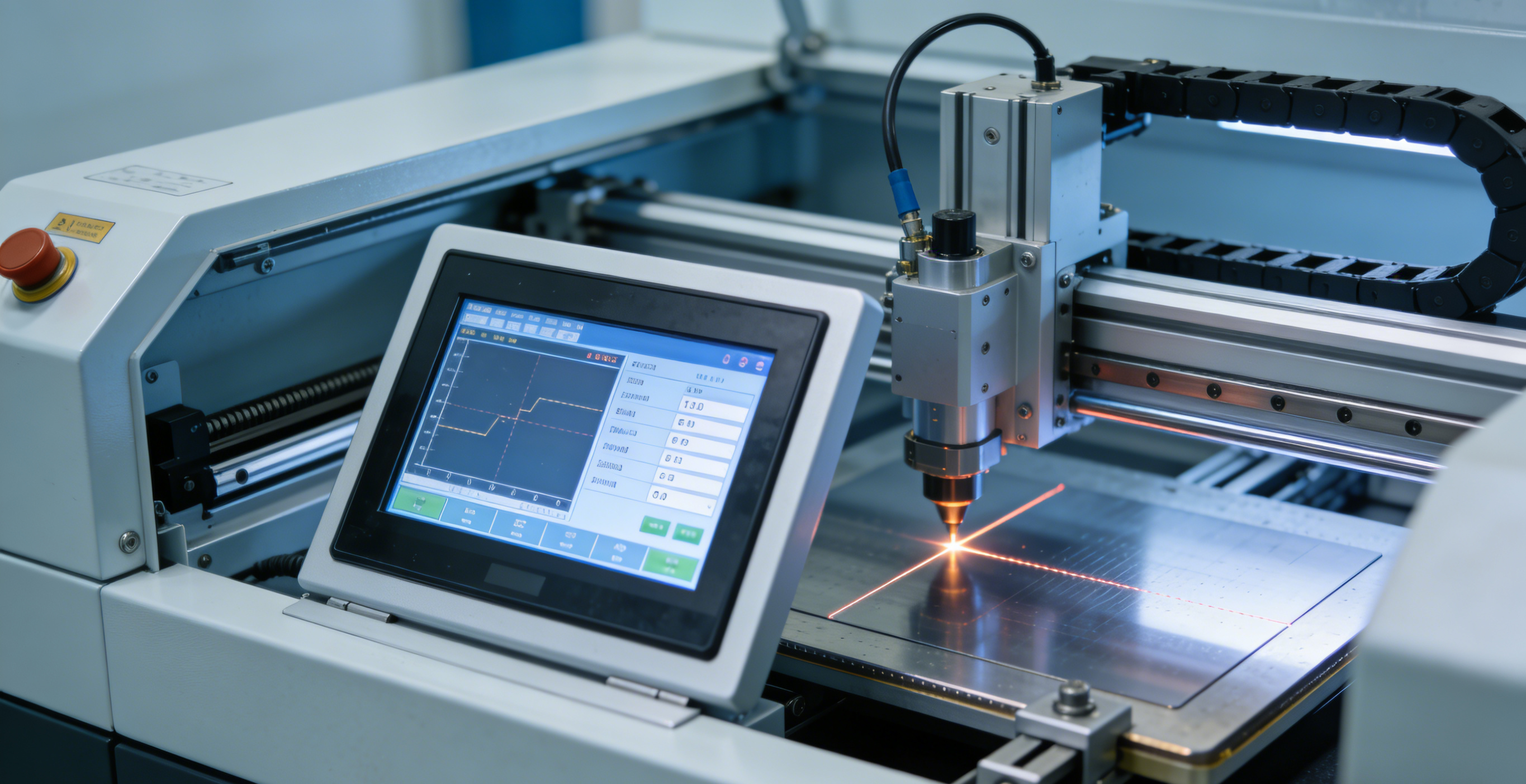

工控顯示器作為激光劃片機控制系統的核心交互界面，在設備運行中承擔著實時監控、參數調整、路徑規劃及故障診斷等關鍵任務。其應用價值體現在以下方面：

一、核心功能實現

實時監控與可視化操作
激光劃片機通過工控顯示器呈現切割路徑、激光功率、工作臺位置等動態參數。例如，在晶圓切割過程中，顯示器可同步顯示激光焦點位置、切割深度及材料表面狀態，確保操作人員實時掌握加工精度。部分高端設備（如光力科技12英寸全自動劃片機）采用500萬像素同軸視覺定位模塊，將顯微成像與切割路徑疊加顯示，實現亞微米級精度控制。

參數調整與工藝優化
工控顯示器集成觸摸控制功能，支持操作人員直接修改激光頻率（10-100kHz可調）、脈沖寬度（飛秒級至納秒級）、切割速度（最高500mm/s）等關鍵參數。例如，在太陽能電池片切割中，通過調整激光波長（1064nm或355nm）和功率密度（10?W/cm2），可優化切割邊緣質量，將熱影響區控制在40μm以內。

故障診斷與維護支持
工控顯示器集成設備狀態監測系統，可實時顯示主軸轉速（30,000-60,000rpm）、冷卻液流量、真空吸附壓力等數據。當出現刀具磨損、激光功率衰減等異常時，系統自動觸發報警并通過顯示器顯示故障代碼（如E-101表示激光器過熱），指導維護人員快速定位問題。

二、技術適配性分析

硬件性能匹配

分辨率與響應速度：激光劃片機需處理微米級切割數據，工控顯示器需具備1920×1080以上分辨率及5ms以下響應時間，確保路徑顯示無拖影。

抗干擾能力：激光加工產生的電磁干擾可能影響顯示穩定性，工控顯示器需通過EMC認證，支持-20℃至60℃寬溫工作，適應車間環境。

接口兼容性：需支持RS-232/485、EtherCAT等工業協議，與激光控制器、運動軸等模塊無縫對接。

軟件功能擴展

多任務處理：支持同時顯示切割路徑、參數設置、報警日志等窗口，提升操作效率。例如，在磁性材料薄片加工中，操作人員可一邊監控切割進度，一邊調整磁場補償參數。

數據記錄與分析：內置數據庫可存儲歷史加工數據（如切割速度、破片率），通過顯示器生成統計報表，為工藝優化提供依據。

遠程監控：部分工控顯示器支持以太網或4G模塊，實現遠程設備狀態查看與參數調整，降低現場維護成本。

三、典型應用案例

半導體晶圓切割
在12英寸晶圓分割中，工控顯示器顯示切割道寬度≤30μm的實時圖像，操作人員通過觸摸屏調整激光聚焦深度，確保芯片邊緣無崩邊。設備節拍達2700片/小時，破片率≤0.05%。

太陽能電池片加工
高速電池片激光劃片機（如CT-WS-7200型）采用雙工位設計，工控顯示器同步顯示兩個工作臺的切割狀態。通過優化路徑規劃算法，設備可實現7200片/小時的產能，同時將切割直線度誤差控制在±0.075mm以內。

醫療傳感器精密成形
在微流控芯片加工中，工控顯示器支持0.1μm級位移補償，確保激光在玻璃基材上切割出寬度僅50μm的微通道，滿足生物兼容性要求。
